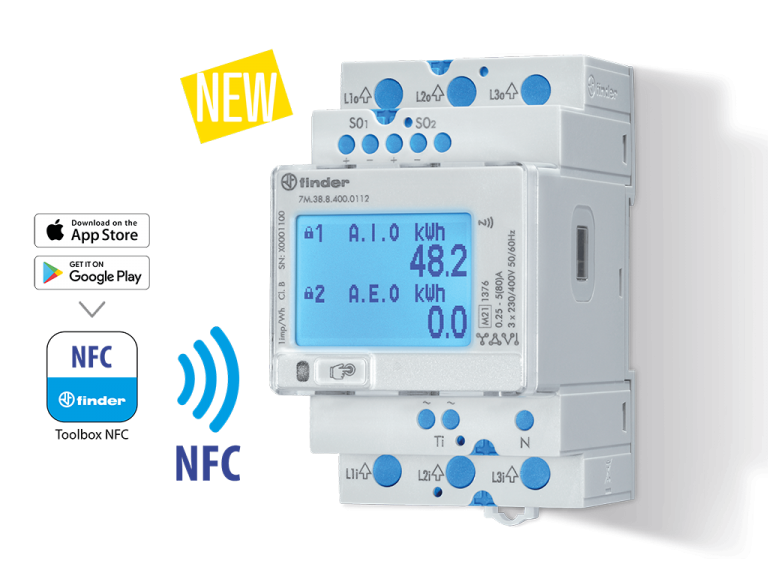

ÚJ, 7M.38 TÍPUSÚ, HÁROMFÁZISÚ ELEKTRONIKUS FOGYASZTÁSMÉRŐK A FINDERTŐL

Az új fogyasztásmérő-család három kivitelt foglal magában. Mindhárom típus MID-konform, kétirányú, közvetlen bekötésű mérő 80 A-ig. A készülékek NFC-vel, LCD-mátrix kijelzővel és többfunkciós érintőgombbal rendelkeznek.

A 7M.38 típuscsaládba a következő kivitelek tartoznak:

• 7M.38.8.400.0112-es típus: 80 A, 2 S0 impulzuskimenettel
• 7M.38.8.400.0212-es típus: 80 A, S0 impulzuskimenettel, beépített Modbus (RS485) kommunikációs felülettel
• 7M.38.8.400.0312-es típus: 80 A, S0 impulzuskimenettel, beépített M-Bus kommunikációs felülettel

Az új háromfázisú elektronikus fogyasztásmérők háromfázisú villamos hálózatokban végzendő mérésekre alkalmazhatók, lakó-, ipari és energiaellátási területeken egyaránt. A mérők a fogyasztást közvetlenül a 3- és 4-vezetékes hálózatokban mérik a feszültség- és áramjelek gyors mintavételezésének elve alapján.

Mindhárom kivitel 2 MID-konform számlálóval rendelkezik a hatásos energia és 2 számlálóval a meddő energia mérésére. Ezek a számlálók nem visszaállíthatók. A készülékek ezen kívül 16 visszaállítható, a felhasználó által beállítható számlálóval is rendelkeznek.

A beépített mikroprocesszor a mért jelekből hatásos/meddő/látszólagos teljesítményt, valamint energiát (fázisonként és összesen), áramot, feszültséget, frekvenciát, teljesítménytényezőt, fázisszöget számít. A készülékek alkalmasak a harmonikus torzítás (THD_U, THD_I) elemzésére, amely lehetővé teszi, hogy a felhasználó gyors képet kaphasson az ellátó hálózatból vagy a terheléstől eredő harmonikus torzításról.

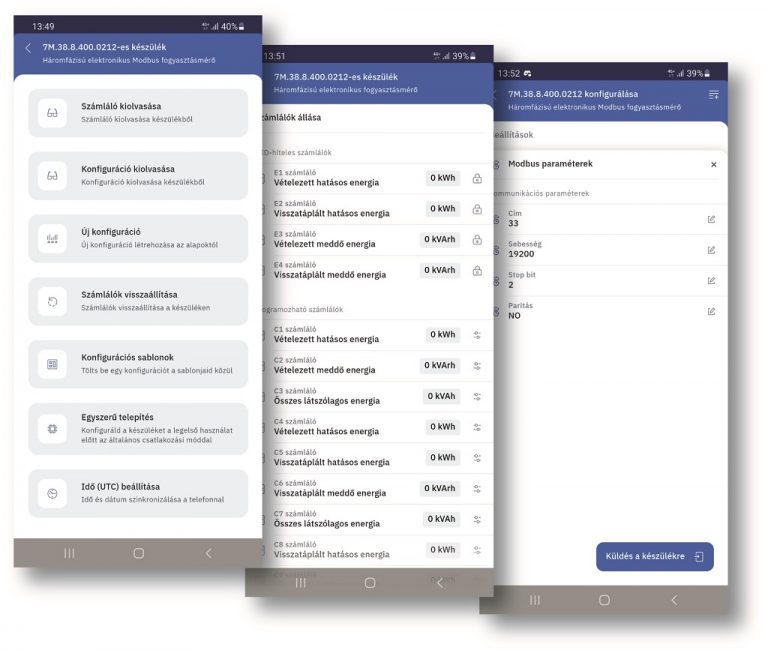

Az érintőgombos kezelhetőségen kívül a fogyasztásmérők NFC-adatátvitelre alkalmas Android és iOS rendszerű okostelefonnal is kezelhetők, a Finder Toolbox NFC alkalmazás segítségével.

Az app lehetővé teszi a következők beállítását:

• Kijelző, úgy mint: megjelenített részszámlálók, pillanatértékek, ezeknek kézi vagy automatikusan lapozó funkciója, a háttérvilágítás intenzitása és kikapcsolási ideje, kontraszt, energiatípusok megnevezési módja (Finder vagy OBIS-kód).
• Számlálók testreszabása: kiválaszthatjuk, hogy egyes részszámlálókhoz (C01…C16) melyik tarifa és milyen mért energiaérték társuljon (pl. a C03 jelű számláló az L1 fázis fogyasztását mérje és jelezze ki T2 tarifával). Továbbá lehetőség van az összes aktuális mérőóraállást kiolvasni egyetlen mozdulattal.
• M-Bus- és Modbus-paraméterek, úgy mint: cím, sebesség, stop bit, paritás, stb.

A csatlakozókapcsok kapocsfedelekkel plombálhatók, ezáltal az illetéktelen hozzáférés megakadályozható. A készülékek TS 35 mm-es sínre szerelhető kivitelben készülnek (EN 60715).

Részletesebb adatokért töltse le a 7M sorozatú elektronikus fogyasztásmérők műszaki adatlapját.
