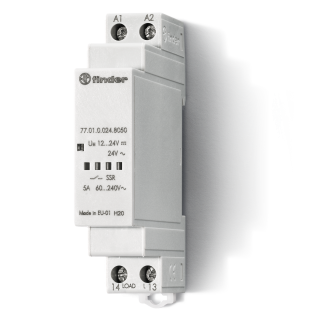

Tipo 77.01 - Relé modulare allo stato solido 5A

  • Uscita 60 a 240 V AC (con doppio SCR)
  • 5 kV (1.2/50 μs) isolamento tra entrata e uscita

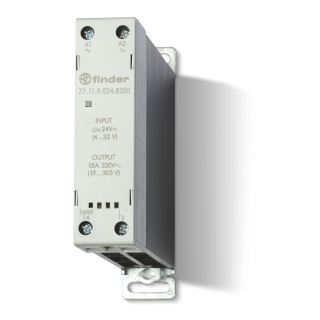

Tipo 77.11 - Relé modulare allo stato solido 15 A

  • Larghezza 22.5 mm, dissipatore + involucro plastico
  • Uscita 24 a 277 V AC (con triac)

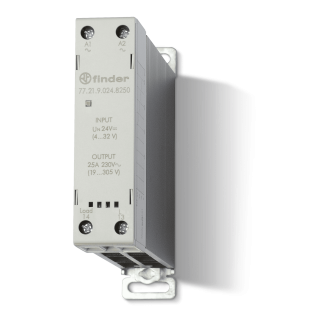

Tipo 77.21 - Relè statico modulare con dissipatore

  • Versioni disponibili con commutazione “Zero- crossing” o “Random switch"
  • Larghezza 22.5 mm, dissipatore + involucro plastico

Tipo 77.25 - Relè allo stato solido “a saponetta” 25 A

  • Involucro “a saponetta”, con coperchio
  • Uscita 24 a 240 V AC

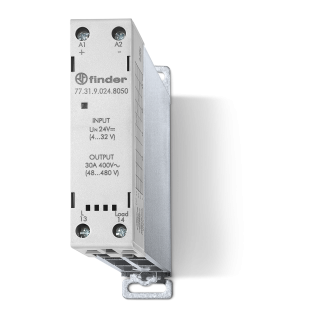

Tipo 77.31 - Relé modulare allo stato solido 30 A

  • Larghezza 22.5 mm, dissipatore + involucro plastico
  • Uscita 60 a 440 V AC (con doppio SCR)

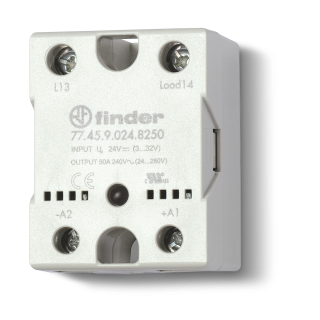

Tipo 77.45 - Relè allo stato solido “a saponetta” 40 A

  • Involucro “a saponetta”, con coperchio
  • Uscita 24 a 240 V AC

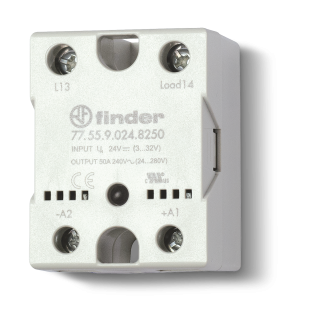

Tipo 77.55 - Relè allo stato solido “a saponetta” 50 A

  • Involucro “a saponetta”, con coperchio
  • Uscita 24 a 240 V AC

Tipo 77.A1 - Relè allo stato solido "a saponetta"

  • Commutazione Zero-crossing
  • Output: 25 A

Tipo 77.A2 - Relè allo stato solido "a saponetta"

  • Commutazione Random
  • Uscita: : 25 A/600 V AC

Tipo 77.A3 - Relè allo stato solido "a saponetta"

  • Commutazione Random
  • Output: 25 A/600 V AC

Tipo 77.B1 - Relè allo stato solido "a saponetta"

  • Commutazione Zero-crossing
  • Uscita: 40 A

Tipo 77.B3 - Relè allo stato solido "a saponetta"

  • Commutazione Random
  • Uscita: 40 A/600 V AC

Tipo 77.C2 - Relè allo stato solido "a saponetta"

  • Commutazione Random
  • Uscita: 50 A/600 V AC

Tipo 77.D1 - Relè allo stato solido "a saponetta"

  • Commutazione Zero-crossing
  • Uscita: 60 A

Tipo 77.D3 - Relè allo stato solido "a saponetta"

  • Commutazione Random
  • Uscita: 60 A/600 V AC

Tipo 77.E2 - Relè allo stato solido "a saponetta"

  • Commutazione Random
  • Uscita: 75 A/600 V AC

Tipo 77.F1 - Relè allo stato solido "a saponetta"

  • Commutazione Zero-crossing
  • Uscita: 80 A

Tipo 77.F3 - Relè allo stato solido "a saponetta"

  • Commutazione Random
  • Uscita: 80 A/600 V AC

Tipo 77.G1 - Relè allo stato solido "a saponetta"

  • Commutazione Zero-crossing
  • Uscita: 100 A

Tipo 77.H1 - Relè allo stato solido "a saponetta"

  • Commutazione Zero-crossing
  • Uscita: 125 A

ACCESSORI

020.01

Supporto per fissaggio a pannello

-Plastica
-Larghezza 17.5 mm
-Solo per 77.01

022.09

Separatore per montaggio su barra

-Plastica
-Larghezza 9 mm

060.48

Cartella tessere per stampanti a trasferimento termico “Cembre”

-Plastica
-48 tessere
-6 x 12 mm

077.25

Dissipatore

-Alluminio anodizzato, 2 K/W,
-65 x 100 mm
-Per 77.25
– Sia il relè che l’aggancio per barra 35 mm devono essere fissati al dissipatore tramite viti M4 (fornite con il dissipatore)
– Prima del fissaggio, occorre applicare uno strato, sottile ma uniforme, di pasta ad alta conducibilità termica (non fornita)
sulla superficie metallica inferiore del relè

077.55

Dissipatore

-Alluminio anodizzato
-0.9 K/W
-111 x 100 mm
-Per 77.45 e 77.55
– Sia il relè che l’aggancio per barra 35 mm devono essere fissati al dissipatore tramite viti M4 (fornite con il dissipatore)
– Prima del fissaggio, occorre applicare uno strato, sottile ma uniforme, di pasta ad alta conducibilità termica (non fornita)
sulla superficie metallica inferiore del relè
