Quando escolher um relé sólido ou eletromecânico?
Você já se perguntou qual tipo de relé é o mais adequado para seu projeto ou aplicação industrial? Escolher entre um relé de estado sólido e um relé eletromecânico pode fazer toda a diferença em eficiência e durabilidade. Estudos indicam que a seleção adequada do tipo de relé pode aumentar a eficácia operacional em até 30%. Este artigo é fundamental para você entender as vantagens e o uso adequado de cada tipo de relé e escolher junto com a Finder, pioneira na fabricação de relés, o mais apropriado para os seus projetos elétricos.
Quando usar um relé de estado sólido?
A aplicação de dispositivos eletrônicos para controle, contagem e gerenciamento de ciclos contínuos de ligar/desligar tornou-se fundamental nas aplicações industriais, médicas e comerciais. Por esta razão é necessário utilizar produtos confiáveis, de qualidade e com longa vida útil.
Dentro de aplicações industriais com cargas resistivas, altas frequências de chaveamento e altas correntes de pico (inrush), os conhecidos e utilizados relés eletromecânicos podem ser substituídos por SSRs (Solid State Relays).
Os relés de estado sólido são componentes eletrônicos capazes de interromper um circuito elétrico sem a intervenção de peças mecânicas; operando no circuito elétrico através de sinais eletrônicos.
Diferença entre relé eletromecânico e relé de estado sólido
Relé Eletromecânico (EMR)
Os EMRs são dispositivos eletromecânicos, com partes móveis, operados por um eletroímã.
A parte física interna é composta por uma bobina enrolada em um núcleo de material ferromagnético.
Quando a corrente passa pela bobina, ocorre a comutação que gera um “ clique ”; esta fase que leva ao acionamento de um circuito inteiro pode levar um tempo relativamente longo dependendo da aplicação.
Relé de estado sólido (SSR)
Os SSRs, por outro lado, não possuem contatos mecânicos. Um relé de estado sólido é um dispositivo de comutação elétrica que, através do uso de um optoacoplador, transmite e fornece eletricidade ao sinal de saída.
Quando ativado, o sinal óptico de entrada atua como uma chave que permite que um sinal totalmente isolado da entrada, passe pelo circuito de saída do SSR.
Ambos os tipos listados acima, no entanto, compartilham algumas características específicas do relé, tais como:
- Separação galvânica entre circuito de controle e circuito de potência;
- Separação de circuitos AC e DC;
- Interface entre circuitos eletrônicos e de potência;
- Funções de comutação.
Principais vantagens dos relés de estado sólido (SSR)
Não há dúvida de que os profissionais do setor elétrico sabem quando utilizar um SSR ao invés de um EMR (relé eletromecânico), mas em geral, é preciso reforçar as vantagens e tipos de aplicações de um SSR.
As principais vantagens dos relés de estado sólido estão diretamente relacionadas às características de fabricação. Um SSR é na verdade um relé eletrônico com:
- Capacidade de comutar em frequências muito altas: ao contrário dos EMR com ativação eletromecânica que requerem tempos de intervenção de aproximadamente 15 milissegundos, os SSR diminuem esses tempos em mais de 10 milissegundos, com duração variando de 1 a 5 milissegundos.
- Longa vida útil: mesmo com taxas de comutação muito elevadas, essa vantagem é garantida pelos componentes eletrônicos dentro dos relés.
- Ruído elétrico eliminado: comutação extremamente silenciosa
- Dimensões reduzidas: qualidade que é um grande diferencial, principalmente para aplicações em placas eletrônicas.
Quais são as principais aplicações dos relés de estado sólido?
Os SSRs são perfeitos para serem utilizados principalmente em aplicações industriais, os SSRs são perfeitos para:
- Automação industrial: uso em máquinas de embalagem ou engarrafamento onde haja contador/leitor;
- Máquinas de sinalização: com sinais de mensagens variáveis;
- Gestão de fornos de aquecimento: onde exista ciclos constantes movimento de ligar/desligar das resistências, para manter a temperatura ideal, como nos fornos para a indústria alimentar ou nos fornos de pintura metálica;
- Gerenciamento de válvulas solenóides: bem como, máquinas para aquisição de sinais no âmbito industrial.
- Comutação de circuitos de iluminação com lâmpadas LED, devido a sua excelente capacidade de aplicação com altas correntes de pico e versões de relé disponíveis com zero crossing (chaveamento da tensão em zero).

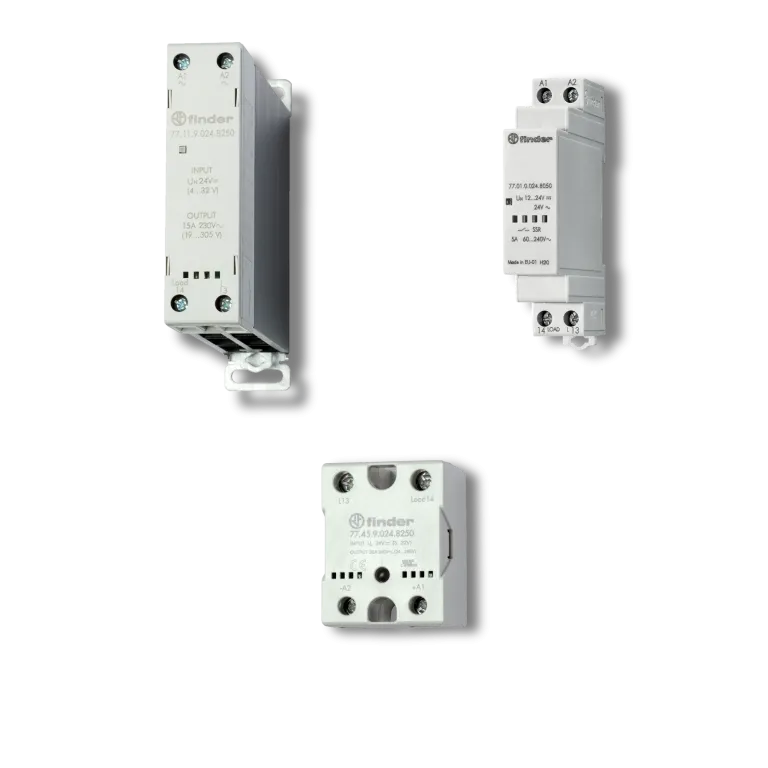

- Relé modular de estado sólido (SSR) – com classificações de até 50 A, para aplicações onde o número de ciclos e a velocidade de comutação e aquisição são fatores críticos. Com diversas soluções tanto em barra DIN como em barra e com circuito de saída tanto em AC quanto em DC.
Finder, especialista na fabricação de relés
Avaliar o produto certo garante a segurança e o retorno do investimento na instalação a longo prazo.
A falta de conhecimento dos relés de estado sólido muitas vezes faz com que se escolha os relés eletromecânicos tradicionais.
Para as aplicações mencionadas acima, não apresentam um desempenho tão bom quanto os relés SSR.
O design e a produção, alinhados ao alto grau de conhecimento da nossa empresa na fabricação de relés, tornam os relés de estado sólido Finder a melhor escolha para diferentes tipos de aplicações.
Finder, pioneira na fabricação de relés.
