Sensores de Movimento e Presença Finder com Tecnologia KNX

A adoção de sensores de movimento e presença Finder na nova sede para a América Latina do Grupo Prysmian, é um projeto de edificação desenhada para um conceito sustentável, com foco na busca pela Certificação LEED (Leadership in Energy and Environmental Design).

Construções verdes exigem sensores de movimento e presença

O caso do Edíficio da Prysmian, evidencia que as certificações verdes têm mudado a maneira de planejar e definir as novas construções, exigindo soluções inteligentes de iluminação, como sensores de movimento e presença.

Por apresentar inovações tecnológicas, que contribuem para que as construções obtenham a Certificação LEED, a Finder, uma empresa italiana com presente no Brasil desde 1998, foi escolhida pela Prysmian para instalar produtos com soluções em eficiência energética.

Sensores de Movimento foram instalados nas escadarias, hall, recepção, corredores e banheiros, a fim de aumentar o nível de eficiência do sistema de iluminação das áreas de maior circulação de pessoas.

Essa é uma recomendação da Certificação LEED: adoção de controles de ocupação e desocupação por meio do uso de sensores de presença.

O que são sensores de presença?

Os sensores de presença são equipamentos que podem ser instalados na parede ou no teto e que conseguem identificar o movimento dentro de determinado raio de alcance.

Quando detecta a presença de alguém no ambiente, aciona um circuito que pode ligar lâmpadas ou outros aparelhos no local.

Pequenos movimentos que fazem toda a diferença

Basta um pequeno gesto para os sensores de presença e movimento da Série 18.51 já detectarem a presença de pessoas no ambiente.

Essa solução foi instalada nas áreas de TI, escritórios, coffee break, treinamento, showroom e saguão, é possível detectar a presença de uma pessoa por meio de um micro movimento, com a digitação em um teclado.

Como funcionam os Sensores de Presença?

Os sensores conseguem detectar a presença das pessoas por meio do calor emitido pelos movimentos das pessoas através de uma luz infravermelha.

Os sensores de presença são calibrados para captaram a variação térmica das pessoas, ou seja a temperatura corporal variando entre 35º a 38º graus Celsius.

Desta maneira, quando uma pessoa adentrar em um ambiente que possui sensores de presença, ocorre uma mudança na luz infravermelha que avisa o equipamento, “ligando” então a lâmpada.

O modelo 18.51 dos Sensores de Presença da Finder possuem uma grande cobertura de área, chegando até 64m2 e duas áreas de detecção: área “presença” adequada para áreas com baixa atividade de ocupantes; área de “movimento” adequada para áreas de trânsito ou atividades maiores.

Automação Predial Sustentável com Sensores de Presença KNX

Outra solução que permitiu incorporar mais eficiência energética por meio da automação predial, no Edifício da Prysmian Group em Sorocaba, foi a instalação de produtos com a tecnologia KNX que é um protocolo padrão para automação predial.

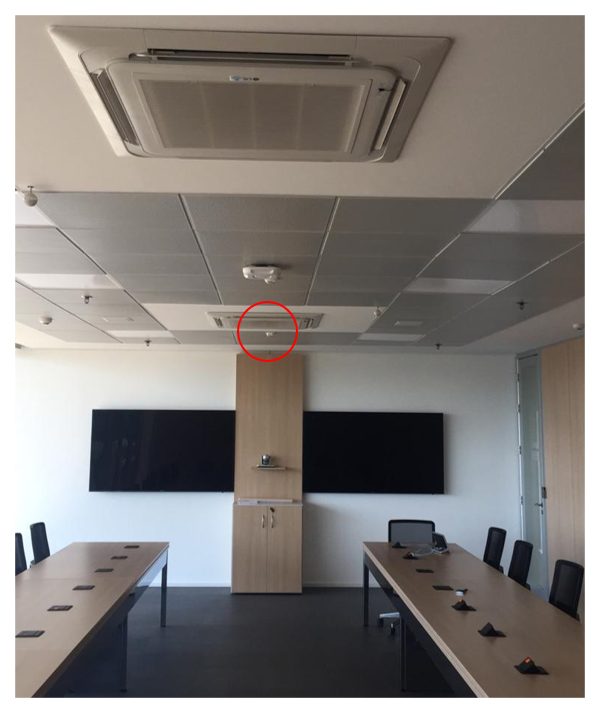

O Sensor de Movimento e Presença Tipo 18.5K foram instalados para controle da iluminação, ar condicionado e sistema de áudio das salas de reunião e ambientes de escritório.

Seu funcionamento é muito simples. Ar condicionado e sistemas de áudio estão ligados aos sensores de movimento e presença, caso algum deles não tenha sido desligado, o sensor de presença 18.5K da Finder irá desligá-los automaticamente, evitando assim, o desperdício de energia

Além disso, como o sensor de presença KNX da Finder possui uma fotocélula integrada, sua instalação também foi realizada nas áreas do escritório que ficam próximas as janelas.

Assim, é possível identificar o nível de luz natural dessas áreas e realizar o controle da intensidade da luz artificial, trazendo mais economia e harmonia ao ambiente.

O que é o Protocolo KNX?

KNX é um protocolo aberto de comunicação padronizado para automação residencial e predial que une produtos de alta tecnologia para construções que buscam por redes inteligentes.

Os produtos KNX são perfeitos para edificações modernas e sustentáveis, que incorporam soluções de eficiência energética em seus projetos.

Relés de Impulso Finder são parte da história da automação predial

O produto que faz parte da história e do nascimento da Finder, continua tendo presença garantida nos prédios que buscam incorporar a automação predial.

No caso do Edifício da Prysmian, os relés de impulso foram instalados em conjunto com os sensores de presença. Quando um indivíduo adentrar em um ambiente os sensores de presença habilitam os relés de impulso.

Desta maneira, é possível acionar a iluminação manualmente por meio dos pulsadores, enquanto que o desligamento da iluminação poderá ser feito tanto pelos pulsadores quanto pelos sensores de presença.

Nas áreas externas do edifício foram instalados Relés Fotoelétricos Finder Tipo 11.91 para o controlar a iluminação em função da luz natural, sendo possível escolher o horário e o nível de luz natural que se deseja.

Os Relés Fotoelétricos são acionados tanto quando estão acima do nível de luz natural definido, como no horário já pré-determinado, ou seja, nesse momento a iluminação externa é desligada, contribuindo para reduzir os custos com energia elétrica.

Relés de Impulso, o que são?

Relés de impulso são dispositivos eletromecânicos que ao serem alimentados por uma tensão nominal da rede elétrica, por meio do comando de interruptores pulsadores, comandam os pontos de iluminação, também sendo possível comandar o mesmo ponto de luz por vários dispositivos de pulso.

O relé de impulso é uma tecnologia desenvolvida e patenteada por Piero Giordanino, fundador da Finder Itália e um visionário para seu tempo.

Descubra como ter mais eficiência em seus projetos de iluminação

A Finder Brasil, destaca quatro pilares fundamentais para obter eficiência energética, a fim de ajudar construtoras e projetistas a tornarem seus projetos mais eficientes.

Conheça abaixo os 4 pilares fundamentais da eficiência energética:

• Ocupação e Movimentação
• Setorização dos circuitos de alimentação para o sistema de iluminação
• Programação horária dos circuitos de iluminação
• Aproveitamento da Luz Natural

Assista ao vídeo: Controles de Iluminação – 4 Pilares Fundamentais para Obter Eficiência Energética, e saiba como ter um sistema de iluminação eficiente focado na obtenção da Certificação LEED.
